Máy uốn ống 1 trục thủy lực F51 (3KW)

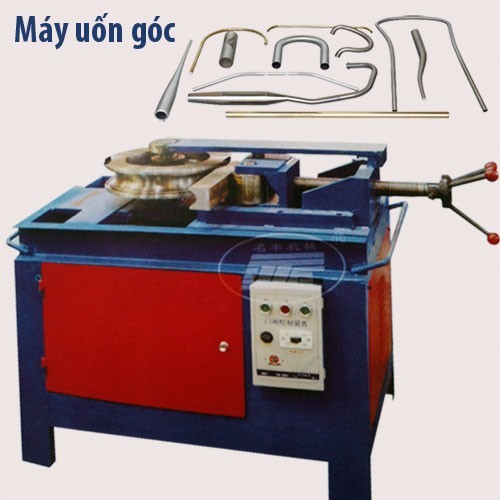

Máy uốn ống 1 trục chuyên dùng uốn góc sử dụng động cơ 3 pha. Ứng dụng của máy dùng để uốn các loại chi tiết cần gấp khúc như chân bàn (ghế) như hình bên dưới, các góc 45 độ, 90 độ, U

Cấu tạo máy uốn góc, uốn ống 1 trục
1. Thân  máy:  làm bằng ống  hộp vuông, bên dưới có 2 rơ le hành trình được bắt trực tiếp vào phía dưới thân máy. Hai rơ le này có tác dụng đảo chiều động cơ.
2. Động cợ : Động cơ 3pha
3. Tủ điện: Tủ điện 3 pha bên trong có khởi động từ 3pha dùng để đảo chiều động cơ
4. Đĩa chia: trên đĩa chia có 2 bu lông dùng để chia độ, đĩa chia gắn trực tiếp vào trục chính của máy uốn, khi muốn điều chỉnh góc uốn ta chỉ cần nới 2 bu lông trên đĩa chia ra và điều chỉnh 2 bu lông nói trên cho phù hợp với góc uốn là được ( trên đĩa chia không chia độ sẵn).. Khi đã định vị được góc uốn cần vặn chặt 2 bu lông vào.
5. Chú ý: Trong quá trình đấu điện 3 pha cho động cơ ta nên tháo 2 bu lông ở phía dưới đĩa chia ra trước khi đấu điện cho động cơ. Đấu điện 3 pha sao cho trục chính của động cơ quay ngược chiều kim đồng hồ là được.

Với sự xuất hiện của máy uốn ống, những thanh sắt, thép dài, nặng, có kích thước lớn sẽ được uốn thành những hình dạng và kích thước khác nhau phù hợp với nhu cầu của công trình, giúp đem lại năng suất lao động cao, giảm thiểu nhiều chi phí thi công.

Ưu điểm máy uốn ống 1 trục
- Máy uốn ống sử dụng phổ biến trong các công trình xây dựng, có thể uốn nắn và định hình các thanh sắt, giảm thời gian xử lý nguyên liệu, giúp tiết kiệm chi phí thi công cho chủ đầu tư.

- Thường những thanh sắt, thép được sản xuất ban đầu đều có hình dạng đơn thuần ở dạng đường thẳng hoặc cuộn tròn lại để tiết kiệm diện tích. Do đó khi sử dụng cho công trình thì cần phải uốn nắn hay chỉnh lại hình dạng của những thanh sắt thép theo yêu cầu của từng công trình, kiến trúc.
Với máy uốn ống, uốn sắt thép, người sử dụng hoàn toàn có thể uốn các thanh sắt theo những hình dạng và kích thước khác nhau một cách dễ dàng.
